2017년 7월 2일 일요일

초짜 대학원생 입장에서 이해하는 [CVPR 2017] Learning by Association - A versatile semi-supervised training method for neural networks

* Learning by Association - A versatile semi-supervised training method for neural networks, Philip Haeusser et al. 2017을 바탕으로 한 리뷰

이번 CVPR 2017에 Accept 되었다는 Learning by Association 논문을 리뷰해보겠습니다. 짧은데 재미있는 논문이에요.

아이디어는 상당히 직관적이고 간단합니다. 구글에 "Learning by Association"이라고 검색하면 가장 먼저 뜨는 것은 사실 인지 심리학 쪽의 자료들입니다. 저자들도 사람이 "Association"을 사용하여 학습을 한다는 내용에서 착안했다고 하는군요.

이게 무슨 말이냐 하면, 사람은 기계와는 달리 자료 간의 "연관성"을 파악하여 학습할 수 있기 때문에 매우 많은 예제를 보지 않더라도 학습을 잘 할 수 있다는 것입니다.
Learning by Association 예시 ([2],[3])

즉, 아이가 처음 "개"라는 것을 알게될 때 몇 가지 예시를 보고 나면, 후에 진돗개를 처음 보더라도 연관성을 바탕으로 유추를 하여 "개"라는 것을 자연스럽게 안다는 것이죠.

그렇다면 이런 "연관성"을 기계학습에도 가져와서 사용할 수는 없을까?라는 것이 이 논문의 주된 아이디어입니다. 만약 이런 학습이 가능하다면 label을 얻는 것이 매우 비싸거나 (의료 영상 데이터) 아주 적은 양만 label이 있는 데이터에도 학습을 잘 할 수 있겠죠. 즉 이 논문의 주안점은 semi-supervised learning을 좀 더 잘 해보자는 것입니다.

Overview


자 그러면 이렇게 추상적인 개념인 "연관성"을 어떻게 기계학습에 적용을 했는지 살펴볼까요? 먼저 이 논문에서 설정한 가정 하나를 보겠습니다.

"네트워크가 embedding feature vector를 제대로 만들어낸다면, 동일 클래스의 경우 feature space에서 vector간 서로 비슷하게 생겼을 것이다."

좀 너무 당연한가요? 그래도 이 당연한 가정에서 문제를 푸는 전략이 나옵니다. Loss 함수를 잘 디자인해서 labeled와 unlabeled data가 embedding feature space에서 서로 비슷한 녀석들끼리 가깝고 다른 녀석들끼리는 거리가 멀도록 하는 네트워크를 만드는 것이 목표입니다.

그러면 자연스럽게 embedding space에서 각각의 data 사이에 가깝다 멀다를 어떻게 정의해야할지에 대한 질문이 생깁니다. 이 논문에서는 이를 다음과 같이 정의했는데요.

각각, $A$: Labeled data, $B$: Unlabeled data의 feature space vector를 나타낼 때, $A_i$와 $B_j$ 사이의 유사도 $M){ij}$는 다음과 같이 내적 (inner product)로 정의합니다:
$$M_{ij}=A_i\cdot B_j$$ 여기까지만 보면 기존의 semi-supervised learning과 전혀 다를 것이 없지만, 앞으로 소개할 "연관성"이란 개념을 넣어 학습시키는 부분을 보시면 차이를 아실 수 있을 것 같습니다.

여기서부터가 중요합니다. 데이터가 들어왔을 때 embedding을 해주는 네트워크(초록색)가 있으면, 이로부터 feature space가 만들어지죠. 이런 embedding space에서 labeled data와 unlabeled 사이에 "연관성"을 정량화하기 위해 이 논문에서는 "walking"이라는 방법을 사용합니다.

위에 그림에서 보실 수 있듯이 labeled data의 feature vector에서 unlabeled data의 feature vector로 갔다(visit)가 다시 labeled data의 feature vector로 돌아왔을 때(walk) labeled data의 class가 바뀌지 않도록 제약을 주는 방식으로 loss 함수를 디자인합니다. 이 얘기들을 좀 더 수식화하여 나타내면 다음과 같습니다:

Transition Probability

$$\begin{align*}P^{ab}_{ij} = P(B_j|A_i) &:=(softmax_{cols}(M))_{ij} \\ &= exp(M_{ij})/\sum_{j'}exp(M_{ij'})\end{align*}$$

Round Trop Probability

$$\begin{align*}P^{aba}_{ij} &:= (P^{ab}P^{ba})_{ij} \\ &= \sum_{k}P^{ab}_{ik}P^{ba} _{kj}\end{align*}$$

Probability for correct walks

$$P(correct~walk) = \frac{1}{|A|}\sum_{i\sim j}P^{aba}_{ij}$$ where $i\sim j\Longleftrightarrow class(A_i) = class(A_j)$.

만약 우리의 가정대로 네트워크가 잘 학습을 하고 있다면 embedding feature space를 만들 때, walking하고 돌아왔을 때 여전히 class가 유지되야한다는 제약 때문에 자연스럽게 목표를 달성할 수 있겠다는 것이 key idea입니다.

이렇게 기본적으로 loss를 잘 디자인해서 연관성이라는 추상적인 개념을 실제 계산이 가능한 형태로 잘 녹여낸 것이 이 논문의 신선한 점이라 할 수 있습니다.
$$\cal{L}_{total} =  \cal{L}_{walker}+\cal{L}_{visit}+\cal{L}_{classification}$$
총 세 부분으로 loss 함수가 나누어져있는 것을 알 수 있는데요 사실 이를 $\cal{L}_{walker}+\cal{L}_{visit}$와 $\cal{L}_{classification}$ 이렇게 두 부분으로 묶어 보시면 좀 더 이해가 편합니다.

앞의 $\cal{L}_{walker}+\cal{L}_{visit}$ 부분이 오늘 소개할 association을 표현하는 loss 함수에 해당하구요 뒤의 $\cal{L}_{classification}$ 부분이 일반적으로 지도학습에서 사용하는 classfication loss가 되겠습니다. Label이 있는 녀석들에 대해서는 이런 loss 함수가 적용이 됩니다. (제가 예전에 정리해둔 DANN을 보신 분들이라면 좀 더 이해가 쉬울 수 있습니다.)

그래서 (아직까지는 어떻게 만들었는지는 모르지만) loss 함수를 잘 minimize하면 마법처럼 unlabeled data도 labeled data와 함께 잘 분류가 되게 하자는 것입니다. 그럼 하나하나 loss 함수를 이해해보겠습니다.

Walker loss


먼저 $\cal{L}_{walker}$입니다. 여기서 walk라는 이름은 제가 짐작하기로는 graph theory 쪽 용어를 가져온 것 같습니다. Graph theory 쪽 공부를 하다보면 data 하나를 점으로 보았을 때, 한 점에서 다른 점으로 가는 것을 "walk"라는 용어로 표현합니다.

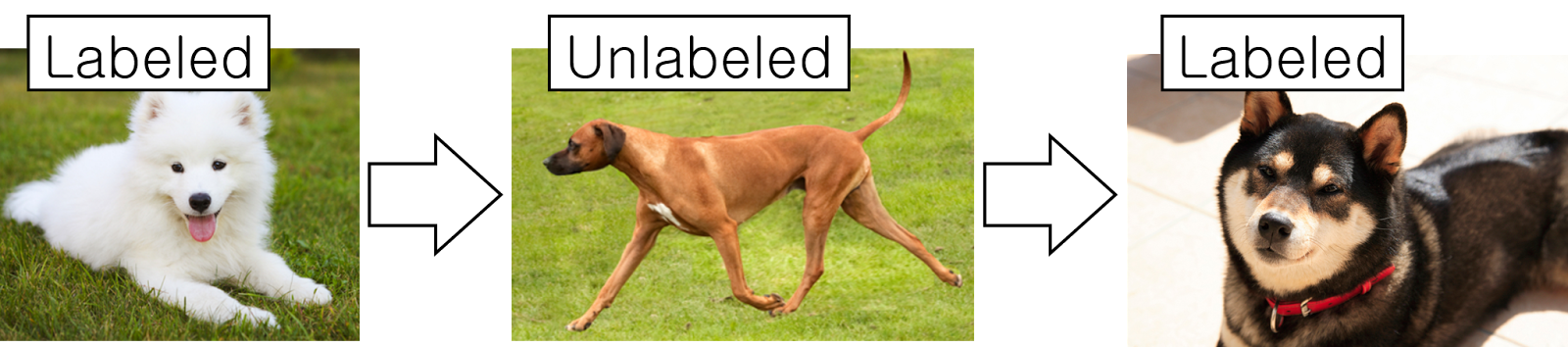

위 그림이 walker loss에서 하고자 하는 일을 잘 설명해주고 있습니다. Labeled data의 class인 "개"에서 unlabeled loss를 방문한 후 다시 Labeled data로 돌아갔을 때 class가 여전히 "개"로 유지되길 바라는 것입니다. 여기서 주의하실 점은 돌아온 labeled data가 꼭 시작점의 labeled data와 정확히 일치할 필요는 없지만, class는 유지되기를 바라는 것입니다.

그래서 $\cal{L}_{walker}$에서는 만약 갔다가 돌아온 class가 달라지면 penalty를 주게 디자인 되어있습니다:$$\cal{L}_{walker}:=H(T,P^{aba})$$
여기서 $H$는 cross entropy이고 $T_{ij}$는 $class(A_i)=class(A_j)$일 때, $1/\#class(A_i)$이고 아닐 때는 0인 uniform distribution입니다. $P^{aba}$가 닮기를 바라는 $T$가 uniform distribution인 이유는 동일한 class로만 돌아오면 언제나 값이 같도록 하고 싶기 때문이죠. (동일한 class의 다른 이미지로 돌아왔다고 penalty를 주고 싶지 않을 것입니다.)

Visit loss


이제 visit loss입니다.
$$\cal{L}_{visit}:=H(V,P^{visit})$$
where, $ P_j^{visit} :=<P_{ij}^{ab}>_i, V:=1/|B|$

이 녀석이 하고자 하는 것도 그리 어렵지 않습니다 최대한 많은 sample을 다 골고루 봤으면 좋겠다는 것이죠. 대부분의 semi-supervised 방식에서는 자기가 고른 labeled data를 기준으로 가까이에 있는 unlabeled data만 보는데 그러지 말고 모두 다 보자는 것입니다. (그래서 $V$가 uniform distriction이지요. 그림을 통해보면 다음과 같습니다:



즉, 그림의 중간 동그라미 안에 들어가 있는 녀석들처럼 애매한 부분도 효과적으로 활용하고 싶다는 것이죠. 단, 여기서 unlabeled data가 너무 다른 경우 이 visit loss가 악영향을 끼치기 때문에 적절히 weight를 주는 것이 필요하다고 하네요.

실험 결과


MNIST


실험 결과도 상당히 놀랍습니다. 먼저 MNIST 결과에 대해서 학습 전후로 association이 어떻게 바뀌어 가는지 시각화해서 보여주면 다음과 같습니다:

Evolution of Associations

Top 부분이 학습을 시작해서 아주 약간 iteration을 돌렸을 때고 Bottom이 네트워크가 수렴한 후를 의미합니다.



이 실험 이후 MNIST에서 분류가 얼마나 잘 되었는지 확인을 해보면, test error가 0.96%로 매우 낮게 나왔는데요. 심지어 이렇게 틀린 경우도 설명이 가능하다고 얘기합니다. 우측에서 보이는 것이 confusion matrix인데요 여기서 틀린 부분을 좌하단에서 가져와 보여주면 사람이 봐도 왜 틀렸는지 이해가 갈만한 비슷비슷한 숫자들을 헷갈린 것이라고 애기하고 있습니다.

STL-10


저는 개인적으로 이 실험 결과가 매우 흥미롭습니다. STL-10은 RGB 이미지로 10개의 class가 있는 데이터셋인데요 약 5000개의 labeled 학습 이미지와 10만개의 unlabeled 학습 이미지가 있습니다. 재미있는 점은 이 unlabeled 이미지에 labeled 학습 이미지에 존재하지 않는 class의 이미지들도 있다는 것이죠.


그래서 결과를 보시면 매우 신기합니다. 위 두 줄이 labeled 이미지에 class가 있는 녀석의 nearest neighbor를 5개 뽑아본 것으로 상당히 잘 되는 것을 보실 수 있죠. 아래 두 줄이 제가 흥미롭게 생각한 부분입니다. Labeled 이미지 데이터셋에 존재하지 않는 class인 돌고래와 미어켓을 보여주니 네트워크가 내놓은 5개의 nearest neighbor인데요. 나름 비슷합니다. 돌고래의 삼각 지느러미 부분이 돛이나 비행기의 날개와 비슷하다 생각했는지 그런 이미지들이 같이 있고 미어켓은 신기하게도 동물들을 뽑아 온 것을 보실 수 있죠.

SVHN


이어서 SVHN에 대해 적용한 결과도 보여줍니다.

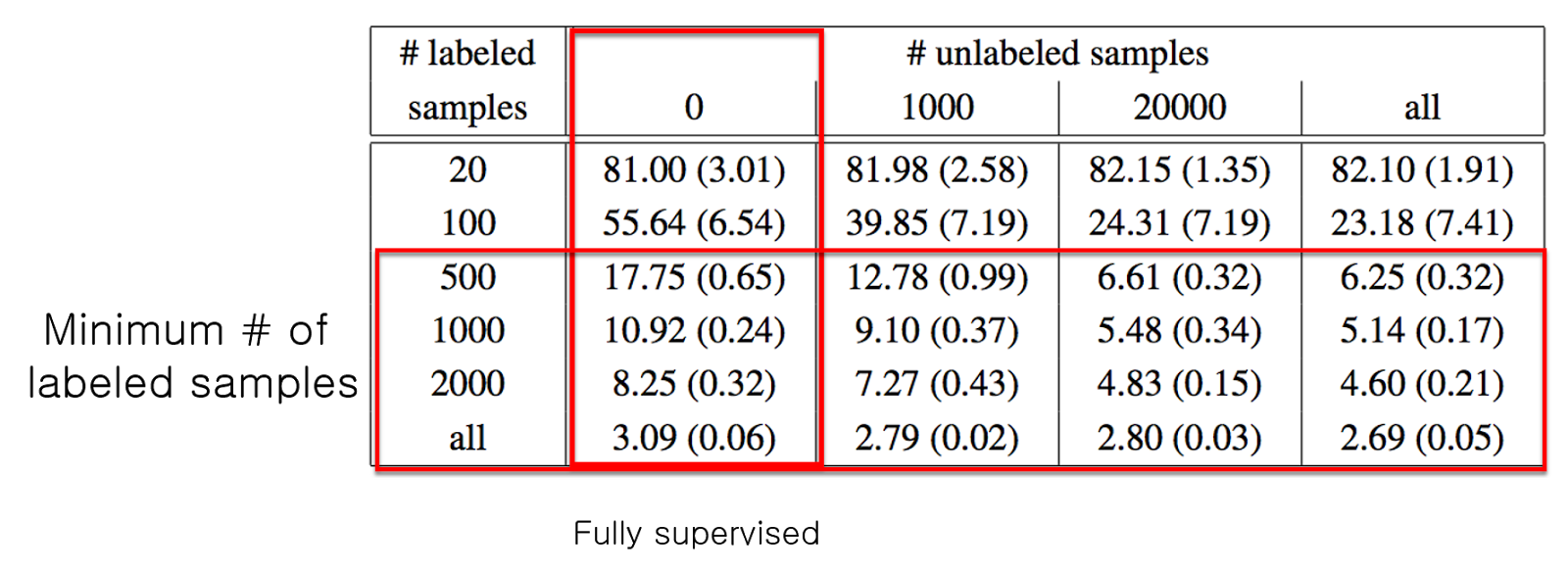

이 테이블이 보여주는 점은 자신들의 method가 unlabeled 데이터셋이 점점 많이 주어질 수록 에러율이 매우 내려간다는 것입니다. 즉, unlabeled 데이터로부터 실제로 연관 정보를 잘 뽑아내고 있다는 것이죠.

더욱 놀라운 점은 SVHN 데이터로 MNIST 데이터에 대한 Domain Adaptation 효과를 보여준 것입니다. 아래 테이블을 보시면 각각 SVHN에서만 학습시켰을 때, SVHN에서 학습시킨 후 MNIST로 Domain Adaptation 시켜줬을 때, MNIST에서만 학습시켰을 때, 세 가지 경우에서 MNIST 데이터셋에 대한 classification error를 알 수 있습니다.

이를 자신들의 method와 Domain Adaptation에서 최근 유명했던 DANN, Domain Separation Nets 두 가지와 성능을 비교했는데 상당히 잘 되는 것을 볼 수 있습니다.

Summary


지금까지 쭉 빠르게 논문을 살펴보았는데요 이 논문의 contibution을 정리해보자면 다음과 같습니다:
  1. 단순하지만 신선한 semi-supervised training method를 제안하였다.
  2. Tensorflow implentation이 있고 arbitray network architecture에 add-on처럼 범용적으로 붙여 사용할 수 있다.
  3. SOTA methods에 비해 최대 64% 가까이의 성능 향상을 보였다.
  4. Label이 매우 적을 때, SOTA methods를 매우 큰 차이로 이기는 결과를 확인하였다 (MNIST, SVHN)

게다가 심지어 ResNet 같은 복잡한 구조를 사용한 것도 아닌데 이런 결과가 나왔다는 것을 보면, 아직 성능이 더 개선이 될 여지가 충분하다는 것도 짚고 넘어가야할 것 같네요

이 논문을 읽고 아이디어가 새록새록 생기는데...일단 이 아이디어들은 나중에 졸업부터 하고 해야겠죠...지금 제 코가 석자라 ㅎㅎ 그래도 정말 재미있게 읽은 논문이었습니다.

다음 읽을거리



참고문헌:



작성자: 시간: 댓글 5개:
라벨: ,

2017년 7월 1일 토요일

초짜 대학원생의 입장에서 이해하는 f-GAN (3)

* f-GAN: Training Generative Neural Samplers using Variational Divergence Minimization, Sebastian Nowozin et al. 2016을 바탕으로 한 리뷰

자 오늘은 f-GAN의 main theorem을 증명하고 저자가 NIPS 2016 workshop에서 발표할 때 전해줬던 insight 하나를 소개하는 것으로 f-GAN에 대한 설명을 마무리하겠습니다. 먼저 설명의 편의를 위해 오늘 증명할 Theorem 1과 그 조건을 다시 가져와보겠습니다.

지난 글에서 f-GAN 저자들이 Single-Step 알고리즘을 제안하였던 것을 기억하실겁니다:


우리가 풀고자 하는 GAN objective 함수 $F$에 대하여, 우리가 찾고 싶은 saddle point의 근방(neighborhood)에서 $F$가 strongly convex in $\theta$ 그리고 strongly concave in $w$일 때, 이 알고리즘이 실제로 그 saddle point $(\theta^t,w^t)$에 수렴한다는 것을 확인해보겠습니다. 이 조건들을 수식으로 나타내면 다음과 같습니다:
\begin{equation}\nabla_\theta F(\theta*,w*)=0, \nabla_w F(\theta*,w*)=0, \nabla^2_\theta F(\theta,w) \succeq \delta I, \nabla^2_w F(\theta,w)\preceq -\delta I.\label{cond}\end{equation}
이 가정들은 "strong"하다는 부분만 빼면 f-GAN 형태로 도출된 saddle point를 정의하기 위해서 필수적인 조건들입니다. 따라서 deep networks의 구조로 인해 생기는 수많은 saddle point들이 있습니다만 대부분이 이 조건을 만족하지 않습니다.

저는 이 부분을 GAN이 원하는 saddle point가 독특하고 GAN objective를 알고리즘을 적용하여 풀어서 나오는 solution들은 이러한 조건을 만족하는 point로 수렴한다는 것을 말하고자한 것으로 해석했습니다.

이제 이 조건이 성립한다는 가정하에 다음 정리가 성립하게 됩니다.
Suppose that there is a saddle point $\pi^*=(\theta^t,w^t)$ with a neighborhood that satisfies conditions \ref{cond}. Moreover, we define $J(\pi)=\frac{1}{2}||\nabla F(\pi)||^2_2$ and assume that in the above neighborhood, $F$ is sufficiently smooth so that there is a constant $L>0$ such that $||\nabla J(\pi')-\nabla J(\pi)||_2 \leq L||\pi'-\pi||_2$ for any $\pi,\pi'$ in the neighborhood of $\pi^*$. Then using the step-size $\eta=\delta/L$ in Algorithm 1, we have
$$J(\pi^t)\leq \left(1-\frac{\delta^2}{2L}\right)^t J(\pi^0).$$
That is, the squared norm of the gradient $\nabla F(\pi)$ decreases geometrically.
(우와 어려워보인다...) 아닙니다! 생각보다 쉬워요!

본격적인 증명에 앞서 이 복잡해보이는 정리가 의미하는 바를 좀 정리해보겠습니다. 이 정리는 알고리즘의 "local" convergence를 증명해주고 있습니다.

$J(\pi) \overset{\Delta}{=}\frac{1}{2}||\nabla F(\pi)||^2_2$로 정의한 것을 곰곰히 생각해보면 됩니다. 결국 이 정리에서 결론으로 내리는 부등호가 하고자 하는 말은 우리가 구하고자 하는 GAN objective $F$의 gradient인 $\nabla F(\pi)$의 크기가 점차점차 줄어든다는 것입니다. 즉, 수렴한다는 것이죠.

"어때요 참 쉽죠?"

다만, 우리가 saddle point의 근방에 있다면 언제나 saddle point로 수렴한다는 것을 증명한 것이지 global convergence를 증명해주진 못했습니다. 그러면 자연스럽게 떠오르는 의문이 있죠? "어떻게 그 근방에 갈껀데?" 네...그건 뭐 저자들도 "일단 practically 잘 되니까 쓰자"고 하네요 -_-ㅎㅎ (이전 글에서 두 가지 예를 보여드렸었죠?)

먼저 몇 가지 notation을 정하고 가겠습니다. 편의상 $\pi=(\theta^t,w^t)$라 정의하고 각각의 편미분을 다음과 같이 나타내겠습니다:
$$\nabla F(\pi) = \begin{pmatrix} \nabla_\theta F(\theta,w) \\ \nabla_w F(\theta,w) \end{pmatrix}, \tilde{\nabla} F(\pi) = \begin{pmatrix} -\nabla_\theta F(\theta,w) \\ \nabla_w F(\theta,w) \end{pmatrix}.$$
그러면 Algorithm 1은 다음과 같이 쓸 수 있게 됩니다:
\begin{equation}\pi^{t+1} = \pi^t + \eta \tilde{\nabla} F(\pi^t)\label{eq2}\end{equation}

이제 본격적으로 증명을 시작해보겠습니다. 기본적으로 증명에 쓰이는 가장 어려운 수준의 수학은 Taylor series 전개입니다. Taylor series를 이용하면,
\begin{equation}J(\pi')\approx J(\pi)+<\nabla J(\pi),\pi'-\pi>+\frac{1}{2}(\pi'-\pi)^T H(J(\pi))(\pi'-\pi). \label{eq3}\end{equation}
여기서 $H$는 Hessian matrix를 뜻합니다. 주어진 조건을 바탕으로 다음과 같은 부등호를 얻을 수 있고:
$$||\nabla J(\pi')-\nabla J(\pi)||_2 \leq L||\pi'-\pi||_2 $$
$$\lim_{\pi'\rightarrow \pi}\frac{||\nabla J(\pi')-\nabla J(\pi)||_2}{||\pi'-\pi||_2} \leq L $$
\begin{equation}\therefore H(J(\pi)) \leq L \label{eq4}\end{equation}
이렇게 얻은 부등호 eq.\ref{eq4}을 eq.\ref{eq3}에 적용하면,
\begin{equation}J(\pi')\leq J(\pi)+<\nabla J(\pi),\pi'-\pi>+\frac{L}{2}(\pi'-\pi)^T (\pi'-\pi). \label{eq5}\end{equation}
여기서 $J(\pi) \overset{\Delta}{=}\frac{1}{2}||\nabla F(\pi)||^2_2$이므로, $\nabla J(\pi)=\nabla^2 F(\pi)\nabla F(\pi)$입니다.

따라서, 다음과 같은 전개가 가능해집니다:



자, 이걸 곰곰히 생각해보시면 Algorithm 1이 해주는 일이란 것이 결국 $||\nabla F(\pi)||_2^2$에 비례하는 양으로 $J$를 줄여주고 있는 것이란 것을 아실 수 있습니다.
안 되요 안 되요! 정신줄 놓아버리시면 안 됩니다!! ㅋㅋ 뜬금없이 뭔소리냐 위에 부등식은 왜 갑자기 푸는가?가 궁금하시죠? Eq.\ref{eq2}와 eq.\ref{eq3}를 조금만 바꾸면 아래 과정을 왜 하는지 이해할 수 있습니다.

Algorithm 1이 eq. \ref{eq2}로 나타내진다고 했었죠? 이를 $\pi^{t+1} - \pi^t = \eta \tilde{\nabla} F(\pi^t)$로 조금만 바꾸고 eq.\ref{eq3}에 대입하면 이 짓을 왜 하는지 이해하실 수 있습니다:
$$J(\pi^{t+1})\leq J(\pi^t)+<\nabla J(\pi^t),\eta\tilde{\nabla} F(\pi^t)>+\frac{L\eta^2}{2}\tilde{\nabla} F(\pi^t)^T \tilde{\nabla} F(\pi^t). $$
자, 이렇게 하고 나니 아래의 수식 전개에서 두번째 부등호가 위에서 구한 부등호 때문이란 것을 알 수 있게 되는 것입니다:
여기서 마지막 equality는 $\eta = \delta/L$일 때 성립합니다. 그래서 step size $\eta$를 이렇게 정하면 위 부등식에 의해 local convergence가 보장되는 것이죠.

드디어 증명이 끝났군요 (에고 힘들다).

Discussion


그래요 이제 증명도 되었고 (local이긴 하지만), 여러가지 함수로 divergence를 바꿔가며 GAN을 해보면 그 때마다 새로운 녀석이 나올 것이고, 수학적으로는 어떤 divergence가 어떤 녀석보다 더 나은지 등등이 연구가 되어있기 때문에 이제 내 상황에서 가장 적절한 f-divergence를 만들어서 쓰기만 하면 될 것 같습니다.

그런데...대다수의 divergence가 잘 동작하긴 하는데....결과를 일단 먼저 보여드리자면:
(* LSUN dataset의 classroom에 대해서 학습을 시킨 것이고 각각 Jensen-Shannon, Hellinger, Kullback-Leibler divergence를 사용한 결과입니다)

GAN (Jensen-Shannon)

Hellinger

Kullback-Leibler

생각보다 결과가 그놈이 그놈이더라...하는 것입니다.

왜?!! 어째서?!!!


Insights from the Authors


자연스래 아래와 같은 질문이 나올 수 밖에 없죠.
"Does the divergence REALLY matter?"

그래서 저자가 한 가지 추측을 내놓는데 다음과 같습니다:


각각의 색으로 나타낸 점이 서로 다른 divergence로 학습한 수렴점이라고 생각하시면 됩니다. 이와 같이 우리가 세운 모델의 공간과 실제 확률 분포 $P$가 이렇게 꽤나 가까이에 있을 때는 divergence 간에 수렴점이 차이가 있습니다. 그런데 이게 아니라 다음과 같이 멀리 떨어져 있다고 해봅시다:



이러면 마치 태양에서 오는 빛은 직선이라고 생각할 수 있듯이 divergence 간에 차이가 매우 적어집니다. 즉, 저자들은 우리의 모델이 생각보다 실제 분포와 매우 멀리 떨어져 있는 것이 아닌가 하는 추측을 내놓는 것입니다.

매우 직관적이고 그럴 듯하죠? 이에 대한 토론이 NIPS 2016 Workshop 영상에서 보이듯이 발표 이후로도 이어졌습니다. 실제도 이런 추측이 최근 GAN에 대한 연구 결과들과도 어느 정도 부합하는 것 같습니다.

이로써 f-GAN에 대한 설명을 모두 마쳤네요. 슬슬 그래도 제가 생각한 골격을 하나하나 따라 올라가고 있습니다. 다음은 EBGAN을 리뷰할 생각입니다. EBGAN까지 하면 어느 정도 제가 구상했던 커다란 틀이 80% 정도는 완성되는 것입니다. 참 오래 걸리네요. 역시 이론 위주의 논문은 글을 쓰기가 힘듭니다. 수식도 많고...-_-;; 아무쪼록 이 글이 읽는 분들께도 많은 도움이 되었길 기대합니다. 다음 글에서 뵙겠습니다.

다음 읽을거리



참고문헌:



작성자: 시간: 댓글 6개:
라벨: , ,
